Dobór pompy ciepła i bufora sprawdza się w dwóch oddzielnych krokach: najpierw zapotrzebowanie budynku oraz moc urządzenia w wymaganych warunkach, a potem warunki pracy instalacji wodnej. Sam metraż domu ani przelicznik litrów bufora na kilowat nie wystarczą.
OZC, moc pompy i temperatura wody to różne informacje
Obliczenie obciążenia cieplnego odpowiada na pytanie, jakiej mocy potrzebuje budynek przy przyjętej temperaturze zewnętrznej. Wynik w kW nie jest rocznym zużyciem energii w kWh. W dokumentacji doboru powinny być zapisane założenia dotyczące ocieplenia, wentylacji i temperatur w pomieszczeniach.
Następnie porównuje się ten wynik z dostępną mocą konkretnej pompy przy wymaganej temperaturze powietrza i wody. Moc z nazwy modelu nie zastępuje tabeli producenta. Oznaczenie A-7/W35 dotyczy powietrza -7°C i wody zasilającej 35°C. Nie należy porównywać takiego punktu z wynikiem podanym dla A7/W55.
Vaillant wyjaśnia różnicę między COP, SCOP i SPF. COP opisuje określony punkt pracy; nie jest gwarancją rocznego rachunku.
Bufor nie ma jednej obowiązkowej pojemności na każdy kilowat
Nie dobieramy zbiornika według uniwersalnej reguły 20–30 l/kW. Trzeba odrębnie sprawdzić minimalną objętość wody, wymagany przepływ, sposób odszraniania oraz zachowanie układu po zamknięciu stref. Dodatkowy zbiornik może pełnić różne funkcje, dlatego ważny jest również jego sposób włączenia.
Materiał Mitsubishi Electric o uruchomieniu Ecodan pokazuje wymagania objętości zależne od modelu. Wartości z tego materiału nie należy przenosić na inny zestaw.
Jak policzyć wodę w rurach?
Dla znanej średnicy wewnętrznej można zastosować zależność geometryczną: V [l] = 0,0007854 × d² [mm] × L [m]. Przykładowa rura o średnicy wewnętrznej 12 mm i długości 100 m mieści około 11,3 l wody. Pięć takich pętli to około 56,5 l.
To przykład obliczenia objętości, a nie zalecenie doboru. Jeżeli część pętli zostanie odcięta zaworami, ich wody nie można automatycznie traktować jako dostępnej w każdym stanie pracy pompy. Do bilansu dochodzą pozostałe elementy instalacji, zgodnie z instrukcją zestawu.

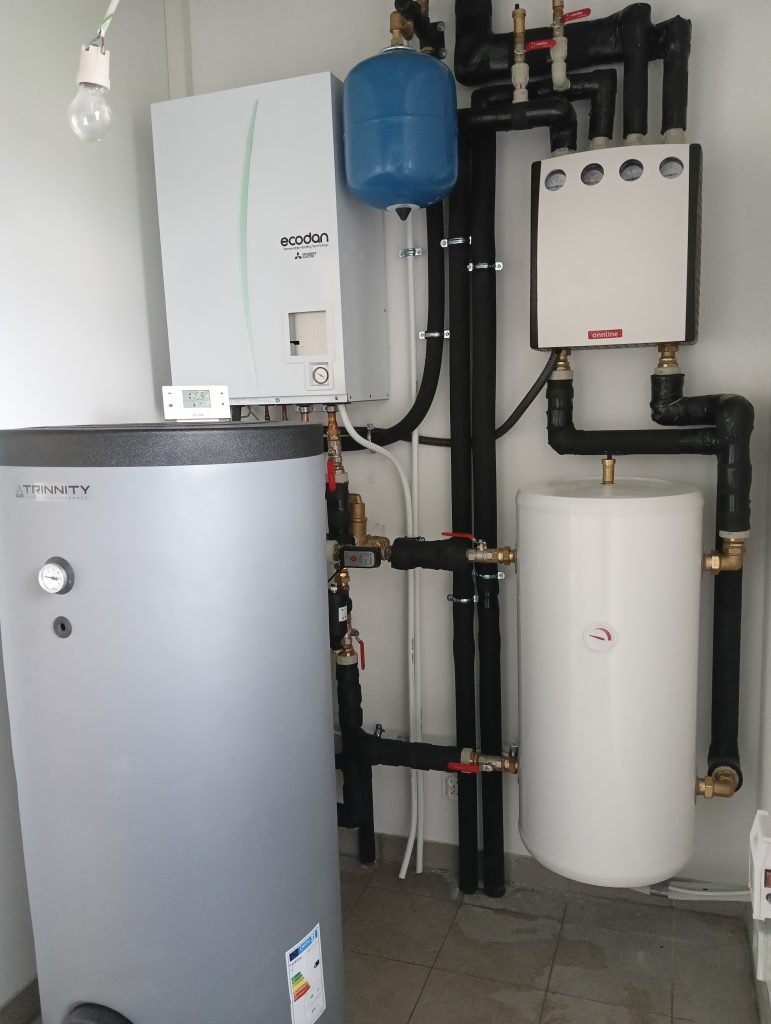

Przykłady wykonanych instalacji
Co powinno wynikać z dokumentacji doboru?
| Element | Co sprawdzić |
|---|---|
| Budynek | Obciążenie cieplne, temperatura obliczeniowa i założenia modernizacji. |
| Pompa | Dokładny model, moc w odpowiednich punktach pracy oraz sposób współpracy ze źródłem pomocniczym. |
| Odbiorniki | Moc grzejników lub podłogówki przy przyjętych temperaturach wody. |
| Hydraulika | Schemat, objętość czynna, przepływ oraz stany otwarcia zaworów. |
| Bufor | Uzasadniona funkcja, pojemność i sposób podłączenia. |
Jeżeli dom ma grzejniki, pomocny będzie poradnik o ocenie grzejników przed montażem pompy ciepła. Zakres prac opisujemy na stronie doboru i montażu pomp ciepła.
