Co to jest cyrkulacja ciepłej wody i jakie problemy rozwiązuje?
W tradycyjnej instalacji woda pozostająca po zakręceniu kranu stygnie w rurach. Przy ponownym otwarciu armatury najpierw musi spłynąć zimna ciecz zalegająca w przewodach, zanim dopłynie do nas świeżo podgrzana woda. W rozległych domach jednorodzinnych oznacza to marnowanie nawet kilkunastu litrów wody przy każdym uruchomieniu prysznica. Instalacja cyrkulacyjna rozwiązuje ten problem. To dodatkowy, trzeci przewód rurowy tworzący pętlę, w której niewielka pompa wymusza stały lub okresowy ruch podgrzanej wody od zasobnika CWU przez całą instalację i z powrotem. Dzięki temu ciepła woda „krąży” w systemie, zapewniając natychmiastową dostępność w każdym punkcie poboru.

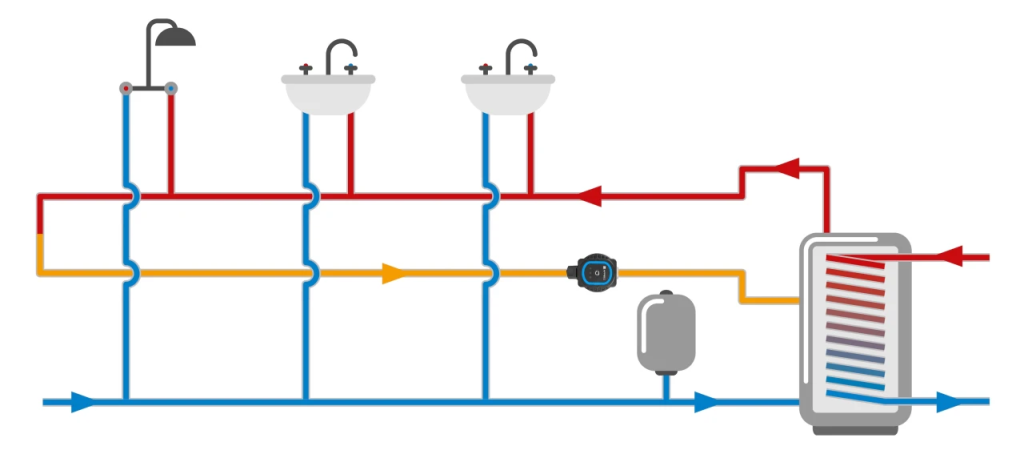

Schemat cyrkulacji www.afriso.pl
Zalety cyrkulacji ciepłej wody:
- Komfort użytkowników – ciepła woda dostępna od razu po odkręceniu kurka eliminuje „startową” porcję zimnej wody.
- Oszczędność wody – brak konieczności spuszczania wychłodzonej wody pozwala zmniejszyć zużycie, co ma znaczenie w obliczu rosnących cen wody i kanalizacji.
- Higiena i bezpieczeństwo – stały przepływ zmniejsza ryzyko rozwoju bakterii Legionella w stojącej wodzie; utrzymywanie temperatury powyżej 55 °C jest jedną z najskuteczniejszych metod zapobiegania legionellozie.
- Ekologia i oszczędność energii – nowoczesne pompy ze sterownikami czasowymi lub termostatycznymi ograniczają zużycie energii elektrycznej, a mniejsze marnotrawstwo wody to niższy ślad węglowy.
Kiedy cyrkulacja jest wymagana?
Polskie Rozporządzenie w sprawie warunków technicznych nakłada obowiązek zapewnienia stałego obiegu ciepłej wody w budynkach z wyjątkiem jednorodzinnych, zagrodowych i rekreacji indywidualnej. Jednak nawet w domach jednorodzinnych instalacja cyrkulacyjna jest obowiązkowa, jeżeli objętość wody między podgrzewaczem a najdalszym punktem poboru przekracza 3 dm³ (3 litry). Oznacza to, że gdy długość przewodu c.w.u. jest tak duża, że mieści on więcej niż 3 litry wody, recyrkulacja jest wymagana – inaczej będziemy długo czekać na ciepłą wodę i marnować wodę oraz energię.
W praktyce w niewielkich, kompaktowych domach z jednym łazienkowym pionem można zrezygnować z cyrkulacji, o ile odległość od źródła ciepła do najdalszego kranu jest mała. W większości nowoczesnych domów z dwoma łazienkami, kuchnią oddaloną od kotłowni czy rozbudowanym piętrem recyrkulacja zdecydowanie poprawia komfort i często jest wymogiem prawnym.
Elementy i zasada działania instalacji cyrkulacyjnej
Instalacja cyrkulacyjna składa się z kilku kluczowych elementów:
| Element | Funkcja i wskazówki projektowe |
|---|---|
| Przewód cyrkulacyjny | Dodatkowy, izolowany przewód o mniejszej średnicy niż przewody zasilające. Prowadzi się go od najdalszego punktu poboru (lub ostatniego trójnika) z powrotem do zasobnika CWU. Prawidłowe trasowanie i izolacja są kluczowe dla minimalizacji strat ciepła. |

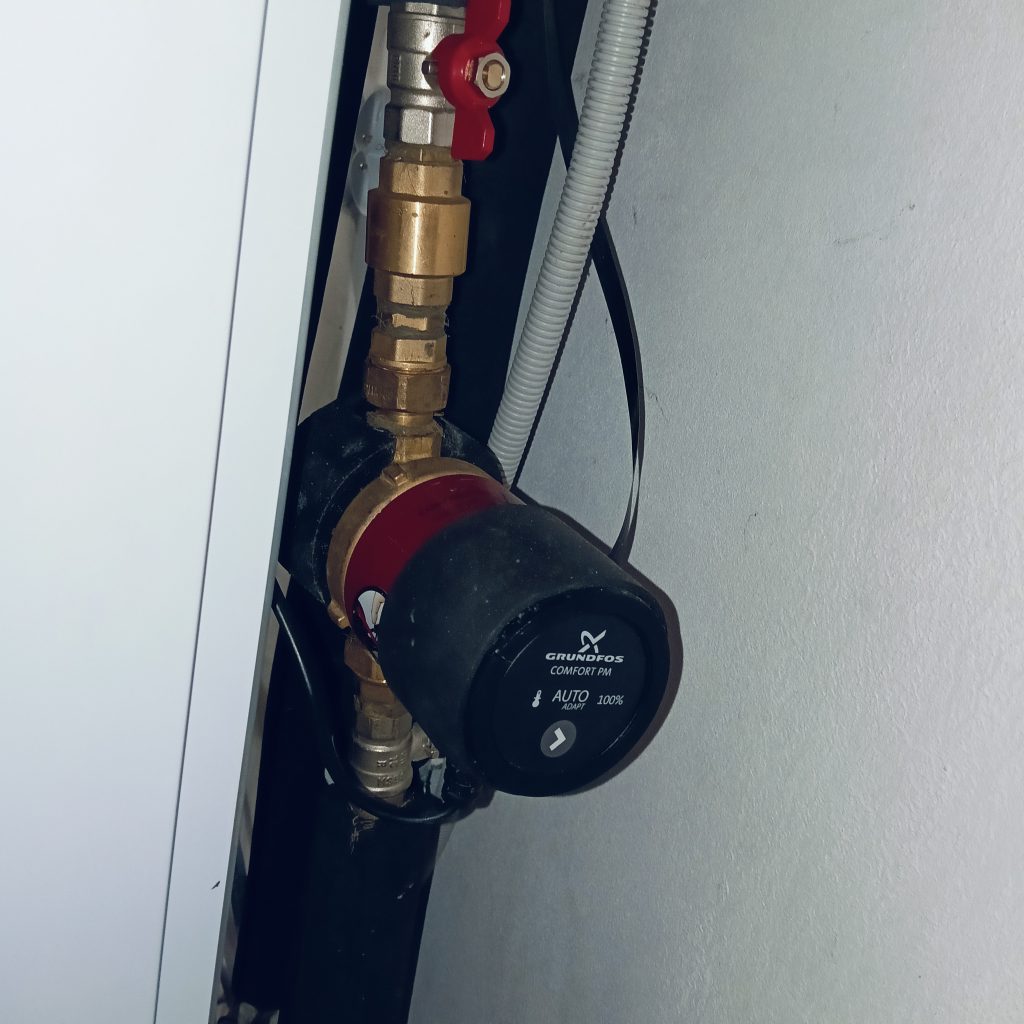

| Pompa cyrkulacyjna | Serce systemu. Mała, energooszczędna pompa (z brązu lub stali nierdzewnej) wymusza obieg wody w pętli. Nowoczesne pompy posiadają sterowniki czasowe lub termostatyczne, co pozwala ograniczać działanie do godzin, gdy domownicy korzystają z ciepłej wody. |
| Armatura zabezpieczająca | Zawór zwrotny za pompą zapobiega cofaniu się zimnej wody; zawory odcinające umożliwiają serwisowanie bez opróżniania całej instalacji. |
| Sterowanie | Najprostsze rozwiązania to programatory czasowe – uruchamiają pompę rano i wieczorem. Bardziej zaawansowane są czujniki temperatury i systemy inteligentnego domu, które sterują pompą w zależności od zużycia wody. |
Zasada działania jest prosta: po podgrzaniu w zasobniku woda płynie przewodem zasilającym do punktów poboru; na ostatnim odcinku instalacja zawraca przewodem cyrkulacyjnym do zasobnika. Pompa wymusza przepływ, a ciepła woda krąży w obiegu, nie stygnąc w rurach. Przy odkręceniu kranu natychmiast leci ciepła woda.
Projektowanie instalacji cyrkulacyjnej w domu jednorodzinnym
- Analiza długości przewodu c.w.u. Oblicz objętość wody w przewodzie od zasobnika do najdalszego kranu. Jeśli przekracza 3 litry, recyrkulacja jest obowiązkowa.
- Rozmieszczenie punktów poboru. Staraj się grupować łazienki i kuchnię w jednej strefie, aby skrócić przebieg przewodów. Według poradników branżowych brak cyrkulacji przy długich trasach to częsty błąd w instalacjach domowych.
- Dobór średnic rur. Przewód cyrkulacyjny powinien mieć mniejszą średnicę, co zapewnia odpowiedni przepływ i zmniejsza pojemność wody w rurze. Wszystkie rury muszą być dobrze zaizolowane, by ograniczyć straty ciepła.
- Dobór pompy. Wybierz model przeznaczony do cyrkulacji wody pitnej, wykonany z materiałów odpornych na korozję (brąz, stal nierdzewna). Ważny jest też niski pobór mocy (często 3–10 W) i możliwość programowania pracy.
- Sterowanie. Ustaw pompę tak, by pracowała tylko w godzinach zapotrzebowania (rano i wieczorem). Dla większych domów warto zastosować czujnik przepływu lub temperatury, który uruchamia pompę tylko przy odkręceniu wody, albo integrację z systemem inteligentnego domu.
- Dezynfekcja termiczna. Zaprojektuj instalację tak, aby umożliwiać podgrzanie wody do 70–80 °C w celu okresowego zabicia bakterii Legionella. Rozporządzenie wskazuje, że dezynfekcję należy prowadzić w instalacjach c.w.u., a w czasie jej trwania woda w punktach czerpalnych powinna mieć temperaturę 70–80 °C.
- Kontrola i serwis. Zapewnij dostęp do zaworów odcinających i pompy, wykonuj regularne przeglądy. Prawidłowy projekt i serwis minimalizują ryzyko awarii i pomagają utrzymać higienę systemu.
Koszty inwestycyjne i eksploatacyjne
Koszt instalacji cyrkulacyjnej zależy głównie od wielkości budynku i długości przewodów. Według szacunków dla domu o powierzchni ok. 120 m² koszty wyglądają następująco:
- Dodatkowa rura z izolacją: 500–1500 zł (zależnie od długości i materiału).
- Pompa cyrkulacyjna: nowoczesne, energooszczędne pompy z funkcją sterowania kosztują 400–1000 zł.
- Armatura i robocizna: kilkaset złotych (zawory, kształtki, montaż).
Łącznie koszt wykonania cyrkulacji na etapie budowy wynosi około 1500–3000 zł. Dodanie recyrkulacji do istniejącej instalacji jest możliwe, ale zwykle droższe i bardziej uciążliwe, ponieważ wymaga prowadzenia dodatkowej rury przez cały budynek.
Koszty eksploatacyjne obejmują zużycie energii elektrycznej przez pompę oraz straty ciepła z przewodu cyrkulacyjnego. Przy zastosowaniu sterowania czasowego pompę można ograniczyć do kilkudziesięciu minut pracy dziennie. Przykładowo pompa o mocy 5 W pracująca 4 h dziennie zużyje ok. 20 Wh/dobę (7,3 kWh/rok), co przy stawce 1,0 zł/kWh daje ok. 7–8 zł rocznie. Największym kosztem są straty ciepła; dlatego tak ważne jest dobre zaizolowanie przewodów i stosowanie niskiej temperatury cyrkulacji (np. 45–50 °C), przy jednoczesnym zachowaniu higieny.
Czy warto instalować cyrkulację w domu jednorodzinnym?
Decyzja zależy od wielkości domu, układu pomieszczeń i oczekiwanego komfortu. W małych domach z jednym pionem i niewielką odległością do łazienki rezygnacja z recyrkulacji może być uzasadniona. Jednak w większości nowoczesnych domów korzyści przewyższają koszty:
- Szybki dostęp do ciepłej wody zwiększa komfort – szczególnie dla osób starszych lub z ograniczeniami ruchowymi, które nie muszą czekać na podgrzanie wody.
- Oszczędność wody i energii – nie marnujesz wody przy każdym odkręceniu kranu; inteligentne sterowanie ogranicza pracę pompy do niezbędnego minimum.
- Higiena – stały przepływ i utrzymywanie wody na odpowiedniej temperaturze ograniczają rozwój bakterii Legionella.
- Zgodność z przepisami – instalacje o pojemności powyżej 3 litrów między podgrzewaczem a punktem poboru muszą mieć recyrkulację.
Choć instalacja wymaga dodatkowych nakładów, w dłuższej perspektywie komfort i oszczędność wody z nawiązką rekompensują koszty. Warto również zaplanować cyrkulację już na etapie projektu domu – dodanie jej później jest trudniejsze i droższe.
Podsumowanie
Cyrkulacja ciepłej wody w domu jednorodzinnym to system, który zapewnia natychmiastowy dostęp do ciepłej wody, ogranicza jej marnowanie i poprawia higienę instalacji. Aby prawidłowo działała, wymaga odpowiedniego projektu: obliczenia długości przewodów, wyboru średnic rur, doboru energooszczędnej pompy i skutecznej izolacji. Według polskich przepisów jest obowiązkowa wszędzie tam, gdzie objętość wody w przewodzie przekracza 3 litry. Koszt wykonania cyrkulacji to około 1500–3000 zł, a zużycie energii można znacznie ograniczyć dzięki inteligentnemu sterowaniu. W większości przypadków recyrkulacja jest opłacalną inwestycją w wygodę i zrównoważone korzystanie z zasobów.
